UF-(STD、FM、FB)型系列单机布袋除尘器

价格:面议
  UF-(STD、FM、FB)型系列单机布袋除尘器主要由风机、摇动机械、袋室和滤袋等部件组成。分三种组装形式:底部带灰斗型、底部敞开型和底部带灰箱型。由六个单机规格和各种单机组成,不论组装形式和规格大小,其结构组成和原理都是相同的。
产品介绍

一、概述

  单机布袋除尘器(Un1-Filter)系引进美国富乐(Fuller)公司,具有新世纪技术水平的小型布袋除尘器。这种小型单机布袋除尘器与国内其他单机相比,经济实用、结构简单紧凑、安装容易、维护方便(内滤式),主要用于各种库顶,库底、仓顶及各种输送设备等排放扬尘点的收尘,在多机组合时,又可用小型磨机,破碎机等连续工作线上作为收尘设备。该机组采用涤纶编制布制组合袋(Polyester Wouen),入口温度<120℃,在入口浓度100g/Nm3出口排放浓度<100mg/Nm3,如有特殊用途的地方,也可提供不锈钢制成铝制结构,耐腐蚀耐温滤料的单机布袋除尘器。

二、单机布袋除尘器的构造

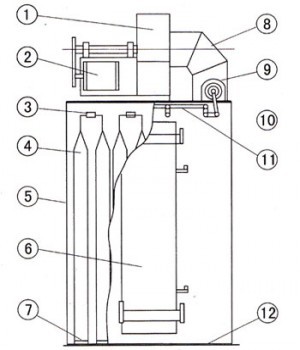

UF-(STD、FM、FB)型系列单机袋式除尘器结构

序号

名称

序号

名称

1

风机

7

滤袋套箍

2

风机配用电机

8

出风管

3

摇动轴

9

摇动电机

4

滤袋

10

曲杆

5

壳体

11

摇动连杆

6

检修门

12

下花板

  基本结构由图1所示,它主要由以下部分组成:

  (1)箱体:包括⑤壳体④滤袋⑥检修门⑦滤袋套箍,花板,箱体设计耐压2500Pa;

  (2)出风系统包括:①风机②风机配用电机及传动;

  (3)摇动机构包括:⑨摇动用减速电机⑩曲杆,摇动连杆③摇动轴(或称滤袋悬挂轴);

  (4)进气和排灰部分:可分为三种,如图2所示,①UF(FM)型如图所示,下部为敞开式,清灰时粉尘直接从花板卸出进入库、仓等。花板法兰直接座在库、仓排气口,排气直接通过花板孔,进入滤袋。②UF(STD)可下接灰斗,主要用库底及输送设备的扬尘点。③UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。

三、工作原理

  含尘气体由进气口进入灰斗或储灰箱,通过花板孔或直接通过花板孔三种方式进入滤袋。如图2a、b、c所示,含尘气体透过滤袋变为净气,进入箱体,再经箱体上部排气口,由风机排走。粉尘积附在滤袋的内表面,且不断增加,使布袋除尘器的阻力不断上升。当阻力上升到1500—2000Pa时为了使布袋除尘器继续工作,需定期清除滤袋上的粉尘。具体清灰时,首先关闭顶上风机,摇动电机上偏心作用,带动连杆,使摇动轴左右来回转动,滤袋就呈波纹状态,使粉尘掉下,卸出。清灰状态如图3所示。

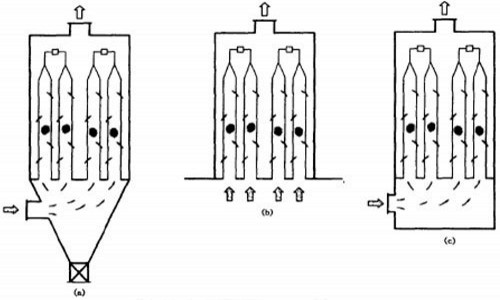

UF系列单机袋式除尘器的三种组装形式

  待清灰完既停止抖动后,重新启动风机,使布袋除尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。再运行中如果发现排气口有大量粉尘逸出。即可能有破袋,需既是更换。由于箱体内是透过除尘滤袋的干净气体,人们检查换袋时可打开检修门直接进入室内。

四、选型

  (一)型号说明

  该单机布袋除尘器有2、3、4、5、6、7六个规格,其中2、3、4每种有三种安装形式,5、6、7有两种安装形式,以满足不同场合的使用要求。在需要连续运转时,可采用多机组合形式,型号说明如下:

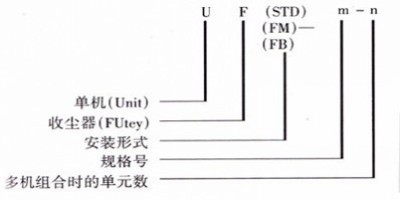

UF系列单机袋式除尘器型号说明

  UF(STD) m n: U表示单机(Unit),   F表示除尘器(Futey),

  (FB)表示安装形式,   m表示规格号,   n表示多机组合时的单元数

  STD:安装形式为Standand标准型,带灰斗和支架,灰斗下接分格轮,翻板阀等卸灰装置。进风口方向可按用户要求朝向四方。

  FM:安装形式为FlangMounted,既底部敞开,法兰直接安装在料仓或库顶部。

  FB:安装形式为Bor,即底部带平底储灰箱。另外,在采用统一型号前,合肥院,天津院已各自除了型号,为了便于对照,有个过渡,特列出对照表如下:

型号图号对照表

名 称

新 型 号

合肥水泥研究设计院

天津水泥工业设计研究院

原型号

图号

原型号

图号

2 #单机

UF(STD)2

UF(FM)2

UF(FB)2

UFS2

UFF2

UFB2

HYC0101

HYC0102

HYC0103

SSUF2(STD)

SSUF2(FM)

SSUF2(FB)

YC30002C

YC30002A

YC30002B

3 #单机

UF(STD)3

UF(FM)3

UF(FB)3

UFS3

UFF3

UFB3

HYC0104

HYC0105

HYC0106

SSUF3(STD)

SSUF3(FM)

SSUF3(FB)

YC30003C

YC30003A

YC30003B

4 #单机

UF(STD)4

UF(FM)4

UF(FB)4

UFS4

UFF4

UFB4

HYC0107

HYC0108

HYC0109

SSUF4(STD)

SSUF4(FM)

SSUF4(FB)

YC30004C

YC30004A

YC30004B

5 #单机

UF(STD)5

UF(FM)5

UFS5

UFF5

HYC0110

HYC0111

SSUF5(STD)

SSUF5(FM)

YC3005C

YC3005A

6 #单机

UF(STD)6

UF(FM)6

UFS6

UFF6

HYC0112

HYC0113

SSUF6(STD)

SSUF6(FM)

YC3006C

YC3006A

7 #单机

UF(STD)7

UF(FM)7

UFS7

UFF7

HYC0114

HYC0115

SSUF7(FSTD)

SSUF7(FM)

YC3007C

YC3007A

性能技术参数表

项目
规格
2
3
4
5
6
7
处理风量(m3/h)
最大
1360
2720
4080
5450
6800
8160
额定
1020
2040
3060
4080
5100
6120
收尘器阻力(Pa)全压
最大
1920
1900
1800
1920
1900
2030
额定
1500
1750
1500
1845
1720
1820
总过滤面积(m2)
18.6
37.2
55.7
74.3
92.9
111.5
滤袋组数
8
16
24
32
40
48
风机电机型号
Y90S-2
Y90S-2
Y112M-2
Y132S1-2
Y132S1-2
Y132S1-2
摇动电机型号
YCJ71
风机型号
U、11
110、1E
110、1E
170、1E
170、1E

卸灰阀电机型号
XWD.55-2-1/29
风机电机功率(KW)
1.5
2.2
4.0
5.5
5.5
7.5
摇动电机功率(KW)
0.55
0.55
0.55
0.75
0.75
0.75
卸灰阀电机功率(KW)
0.55
0.55
0.55
0.55
0.55
0.55
设备重量Kg
(参考)
UF(STD)
850
1160
1400
1710
1820
1985
UF(FM)
400
700
1000
1225
1315
1445
UF(FB)
460
770
1500

注:1、a表中卸灰阀为刚性叶轮下料器,仅UF(STD)形式有,UF(FM)、UF(FB)无需卸灰阀(也可采用其它卸灰阀)。

    b表中所列重量包括风机卸灰阀的重量,在向土建提荷载时,需乘上动荷载系数1.9,即每台收尘器荷载为:总重量×2。(荷载系数包括机动荷载和粉尘荷载)。

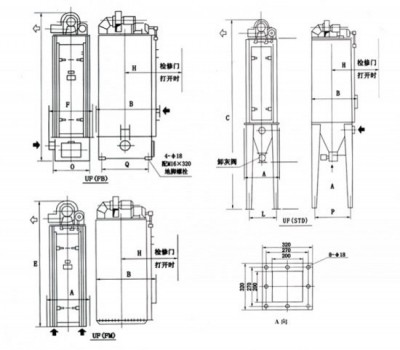

UF系列单机袋式除尘器外形图

  (二)电气控制装置选型参考资料:

  1、控制装置的功能和类型:

  控制器分为单片机控制和时间继电器控制两种形式。

  (1)单片机控制:

  对现场有多台单机布袋除尘器或多单元组合式除尘器需同时集中控制时采用单片机选行集中控制。控制可分为自动、手动控制两种方式。在实施自动控制时,可利用外部线路的2个钮子开关(置不同位置)输入不同信号。提供4组不同时间的控制参数,来满足工艺设计和现场工况的要求,实现定时自动控制,若单片机出现故障或检修时,可随时切换为手动控制。为了便于调试和检修还设有机旁控制。

  (2)时间继电器控制:

  对现场只有一台或两台单机布袋除尘器单独控制时,采用时间继电器实施定时控制,控制方式分为自动,手动控制两种方式。

  (3)控制装置的类型:

  根据控制要求可分为:单独控制1台、2台,集中控制4台、6台和多单元组合式几种形式,对只要求单独控制1台、2台时,采用继电器控制,对要求集中控制4、6台和组合式时采用单片机控制。

  2、控制器的外型安装方式:

  根据控制对象的多少可分为落地柜式和悬挂的箱式两种。

  (1)控制柜外型尺寸:

  集中控制4台时 1600×600×400 (高×宽×厚)

  集中控制6台时 1800×650×400 (高×宽×厚)

  控制柜为前单开门,反双开门。

  安装方式,落地安装在控制室,柜后离墙距离必须>700

  控制室要求:通风光线明亮避免阳光直接照射控制柜。对高寒地区控制室内要考虑取暖设备。

  (2)箱式控制箱外型尺寸:

  1台(高×宽×厚)500×400×250

  2台(高×宽×厚)700×450×250

  安装方式:悬挂安装在库底合适位置。

  要求:防雨、避免较大震动

  (3) 对外接线端子1台:

  2台-6台对外接线, , 端子是1台对外接线端子的重复(电源进线除外),因此根据不同台数在1台的基础上进行组合,即可满足控制要求。

  两台以上组合式的对外出线端子,此端子是一台除尘器的输入输出,多台组合只须按此输入输出端子重复(电源进线除外)。

五、其它

  1、一般情况下,单机布袋除尘器在出厂前,已将风机,电机,减速电机,摇动机构,灰斗,卸灰阀及支承架等全部组装好,现场只需就位即可。

  2、对于比较大的规格,或其它特殊要求时,可以箱体、灰斗,支承架等分散件提给用户,在现场装配。同时,制造厂应提供装配图纸和说明。

  3、在除尘器及系统安装完,应保证所有连接处严密。
